密度測控器

　　密度測控系統
　　密度測定控制是新開發產品用到<25mm粒級物料分選的靠測密度控制影響分選因素。目前應用干法末煤跳汰機上。
　　密度測定控制包括:螺旋取樣器、比重測定儀(穩料器和稱重器)、傳感器、PLC控制系統。
　　工作過程：
　　溜槽內的物料用螺旋取樣機取產品樣，產品樣到緩沖倉，而后進入密度測定儀容器，容器吊掛在電子秤架上，載重的容器在電子秤上顯示重量。重量傳感器將得出比重?fù)Q算出灰分或含矸率，到PLC控制系統，根據灰分或含矸率的數據PLC控制系統調節給料量、供風量、卸料量、主機振動頻率、床面縱角調節裝置等，使整機運行平穩、提高分選效果

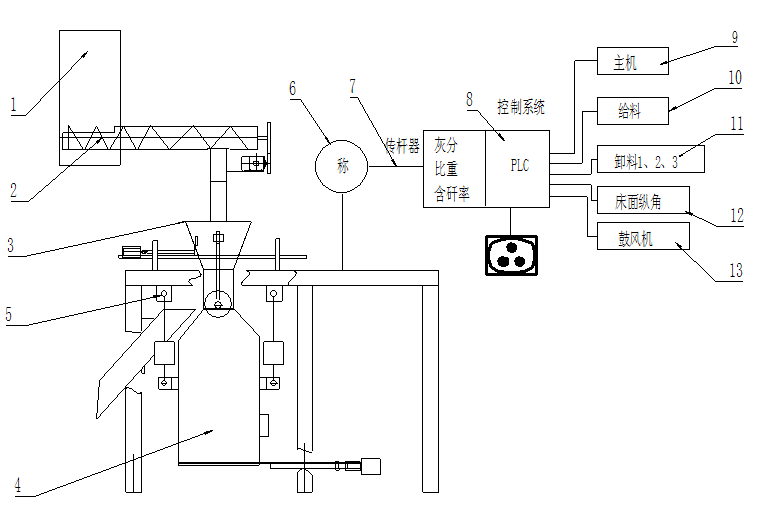

　　1、溜槽2、取樣機3、緩沖倉4容器5、電子稱架6、電子稱7、重量傳感器8、PLC
　　9、主機振動頻率10、給料電機頻率11、卸料1、2、3電機頻率12、鼓風機電機頻率
　　密度測定控制系統
　　具體操作是：在測定產品比重前，首先要測定有輕物料比重、重物料比重，由輕物料比重、重物料比重算出產品含矸率。由輕物料比重、重物料比重及它們的灰分，換算出產品灰分。
